巨川電氣-HBWAPF諧波保護系列HBWHPF 來源：http://m.qixingdeng.cn/
基本原理
有源電力濾波器以并聯方式接入電網，實時檢測補償對象的電壓和電流，經指令電流運算單元計算，采用脈寬調制信號（PWM）變換技術驅動IGBT模塊。向電網輸入與負載諧波電流相位相反、大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、動態補償無功的功能，得到期望的電源電流。

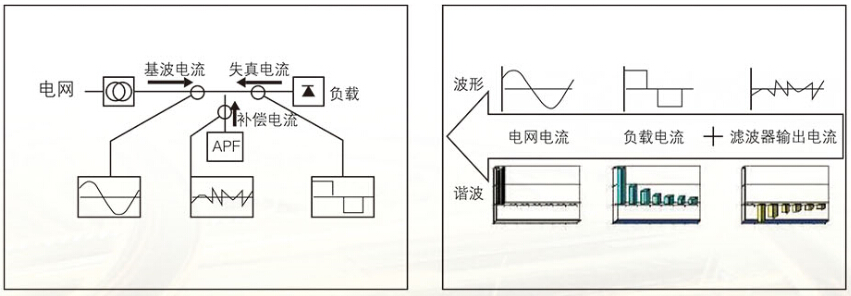

有源電力濾波器基本原理
技術特點
☆強大的控制核心：采用Texas Instruments公司的32位浮點數字信號處理器（DSP）與ALTERA公司的CYCLONEIII系列現場可編程邏輯門陣列（FPGA），構成了超強的控制系統，運算頻率高達150M，諧波計算可達51次，保證諧波分離計算的高速與精確。
☆高速采樣：采用三枚Texas Instruments公司的雙端輸入高速12位數模轉換芯片，高達±10V模擬量輸入、1.25us采樣周期。
☆功率核心：原裝進口的EasyPAC-IGBT模塊，三電平拓撲結構，具有更低的電感設計和更低的開關損耗。
☆完善的溫度控制：實時監測三相功率器件的溫度，當溫度超過設定閥值1℃時自動降容輸出，當溫度超過設定閥值2℃時，發出過溫報警，自動關閉停止補償。
☆強大的控制算法：采用全數字控制，諧波電流檢測算法采用最高效的TTA算法，快速精確分離每一次電流瞬時值，補償響應時間大大提高，正真做到10ms全響應。
☆優質的人機界面：采用五寸LCD液晶顯示觸摸屏，系統電壓、電流、THD、PF等電能參數一目了然。且支持在線更改運行參數，適應各種不同的運行現場需求。
行業應用
HBW APF 3L系列有源電力濾波器
適用于工業用戶，針對整流器、變頻器、大型UPS、中頻爐、電弧爐、焊機等大容量非線性負載。HBWAPF3L系列有源電力濾波器適用于工業的各種領域，是工業型大容量非線性負載諧波治理的最佳解決方案。
HBW APF 4L系列有源電力濾波器
適用于三相不平衡負載或單項負載，針對熒光燈、電腦、UPS、電梯、變頻空調等，不僅嚴重污染電網，而且其產生的三次諧波疊加到中線，使中性線發熱，嚴重威脅配電系統安全。
 |  |
| 石油開采/石化/煤焦化 | 港口碼頭 |
 |  |
| 軌道交通行業 | 通信行業 |
